Жироотделители
 |
|
Жироотделители используются для отделения
масла и жира животного или растительного происхождения из
сточных вод, и таким образом, позволяет избежать закупорки
труб и обеспечить бесперебойную работу канализации. Устанавливаются
на выпусках производственных сточных вод.
Наиболее распространенные места, где необходимо применение
жироотделителей: кухни, отели, рестораны, столовые, бары,
мясные магазины, предприятия, занимающиеся приготовлением
продукции на гриле и жаркой, бойни, пекарни, предприятия
мясной, рыбной и молочной промышленности, различные промышленные
предприятия и т.д.
|

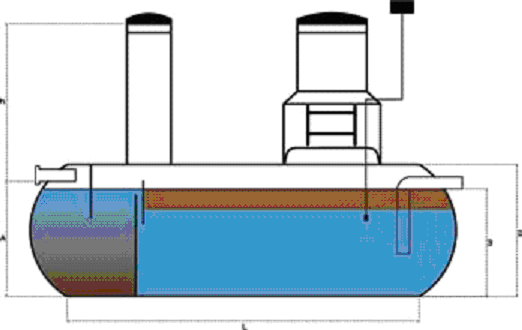

Схема жироотделителя
Весь процесс отделения основан на разнице удельной плотности
жира и воды. Жиросодержащие сточные воды направляются во встроенный
пескоуловитель, где происходит отделение твердых веществ и ила.
После этого вода переходит в отсек жироотделения, в котором
под воздействием гравитации происходит разделение сточной воды
на слои, в результате чего жир накапливается на поверхности.
При достижении слоя отделившегося жира уровня в 150 мм, на блоке
управления загорается сигнальная лампочка, сообщающая о необходимости
разгрузки. Вторая лампочка сообщает о заторе, возникшем в канализационной
трубе
 |
|
K - Сигнальная автоматика
h - Высота входной трубы
D - Диаметр емкости
1 - Слой жира
2 - Очищенная вода
3 - Песок, ил
L - Длина емкости
|
|
Расчет жироуловителя
OA=P*K*Xt*Xm / 3600*T
Где ОА - объем Вашего жироуловителя в литрах
в секунду
Р - количество блюд в смену (не в сутки)
Xt - зависит от температуры режима до 70с =1 свыше 70 градусов
=1.4
Xm - зависит от применения моющих средств в случае применения
=1.3
T - длительность смены в часах
K - коэффициент. Зависит от помещения (данные в таблице)
|
|
|
Кухня
|
К
|
|
Гостиница
|
480
|
|
Ресторан
|
430
|
|
Больница
|
260
|
|
Быстрая еда
|
220
|
|
Столовая
|
100
|
|
|
|
|
|
|
|
| Наименование |
OA0,5
|
OA1
|
OA2
|
OA3
|
OA4
|
OA5
|
OA7
|
OA10
|
OA15
|
| Производительность,л/с |
0,5
|
1
|
2
|
3
|
4
|
5
|
7
|
10
|
15
|
| Общийобъем изделия, м3 |
0,5
|
0,8
|
1,3
|
1,9
|
2,8
|
3,1
|
3,5
|
5,3
|
7,6
|
| Полезный объем, л |
475
|
665
|
855
|
1535
|
1888
|
2241
|
2595
|
4371
|
6696
|
| Максимальный жировой слой, л |
30
|
50
|
100
|
150
|
170
|
210
|
300
|
400
|
750
|
| Максимальный слой осадка, л |
90
|
150
|
210
|
300
|
400
|
500
|
700
|
1000
|
1500
|
| Диаметр основной емкости, мм |
600
|
1100
|
1100
|
1430
|
1100
|
1430
|
1430
|
2000
|
1430
|
2000
|
1430
|
2000
|
2000
|
2500
|
| Диаметр максимальный, мм |
850
|
1350
|
1350
|
1680
|
1350
|
1680
|
1680
|
2250
|
1680
|
2250
|
1680
|
2250
|
2250
|
2750
|
| Высота емкости, мм |
738
|
1310
|
1510
|
1194
|
2225
|
1619
|
1840
|
1351
|
2061
|
1414
|
2282
|
1526
|
2092
|
2137
|
| Высота входного патрубка |
678
|
770
|
970
|
604
|
1685
|
1029
|
1250
|
671
|
1471
|
784
|
1692
|
896,3
|
1392
|
1367
|
| Высота выходного патрубка |
628
|
700
|
900
|
534
|
1615
|
959
|
1180
|
601
|
1401
|
714
|
1622
|
826,3
|
1392
|
1367
|
| Масс, кг |
40
|
70
|
80
|
85
|
100
|
110
|
110
|
120
|
115
|
130
|
120
|
140
|
200
|
250
|
| Толщина стенки, мм |
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
6,5
|
6,5
|
|
Дополнительное оборудование (не входит
в комплект поставки)
|
| Сигнальная автоматика |
По желанию заказчика |
| Стеклопластиковая крышка |
По желанию заказчика (диаметр 600 мм) |
| Обслуживающий колодец |
По желанию заказчика (высота до 6000 мм) |
| Лестница |
По желанию заказчика |
| Диаметр входного патрубка |
По желанию заказчика O 50 110 160 200 250 |
| Диаметр выходного патрубка |
По желанию заказчика O 50 110
160 200 250 |
|
