Канализационные насосные станции
Насосные станции.
Насосные станции предназначены для перекачивания воды при разных
уровнях высот в тех случаях, когда интенсивность стоков неравномерна
или необходимо значительно поднять уровень трассы, а также если
коллектор расположен на значительном удалении от объектов. Корпуса
насосных станций изготавливаются из прочного армированного стеклопластика
согласно техническим требованиям Заказчика и подходят для самых
трудных условий эксплуатации. Насосные станции выпускаются в
полной заводской готовности.
Канализационные насосные станции (КНС) предназначены для перекачки
бытовых и поверхностных сточных вод, когда транспортировка жидкости
самотеком невозможна.
Устройство насосной станции
Насосная станция представляет собой корпус повышенной прочности
в виде вертикального цилиндра из армированного стеклопластика.
Высота корпуса, а, следовательно, и глубина заложения, достигает
7-10, а иногда 12 и более метров. На такой глубине давление
грунта на корпус достигает значительных величин, и для обеспечения
необходимой прочности приходится доводить толщину стенок до
15-22 мм. В то же время, верхняя часть корпуса, находясь на
небольшой глубине, должна выдерживать гораздо меньшее давление.
Поэтому, для уменьшения массы изделия, а также во избежание
ненужного перерасхода материала, толщина стенок корпуса плавно
изменяется по высоте от 6 до 15-22 мм.
Внутри корпуса монтируются трубы из нержавеющей стали, вентили,
обратные клапана и насосное оборудование. Порядок такой: насос
- обратный клапан - вентиль - напорный трубопровод. Количество
насосов определяется индивидуально, как правило, их 1 - 3 штуки.
Для удобства обслуживания внутри больших корпусов устраивают
стационарную лестницу с площадкой на уровне обратных клапанов
и вентилей. Концентрация болезнетворных микроорганизмов внутри
корпуса фекальной насосной станции столь велика, что внутрь
нее нельзя опускаться без специального защитного костюма. Чтобы
свести спуски персонала в корпус к минимуму, насосы устанавливаются
в специальное быстроразъемное соединение, являющееся частью
пьедестала, жестко укрепленного на днище корпуса. Соединение
имеет резиновый уплотнитель с фартуком. Насос опускают в корпус
на длинной цепи; для точного совмещения с соединением в корпусе
устанавливается направляющая рейка на всю его высоту.
В канализационную насосную станцию могут быть установлены обычные
или погружные насосы.

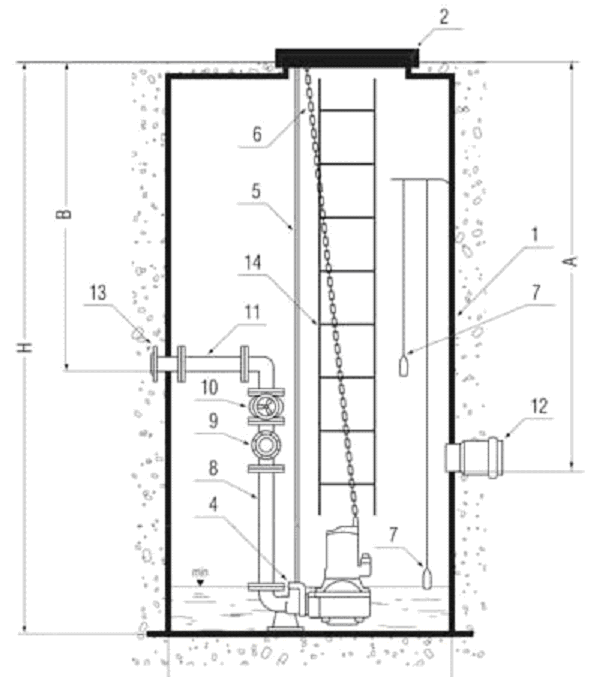

Схема насосной станции
|
|
A - высота входной трубы
B - высота выходной трубы
D - диаметр станции
H - высота станции
1 - корпус насосной станции
2 - откидная крышка
3 - насосы
4 - основание
5 - направляющая штанга
6 - цепь подъемная
7 - датчики уровня
8 - труба нержавеющая
9 - обратный клапан
10 - задвижка
11 - тройник
12 - входная труба
13 - выходная труба
14 - лестница
|
|
