Аппараты с механическими
перемешивающими устройствами (реакторы)
Предназначены для
проведения различных физико-химических процессов с коррозионными средами.

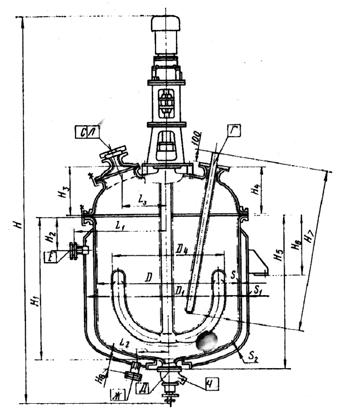

Аппараты состоят из цельносварного или со съемной крышкой корпуса с
рубашкой и перемешивающего устройства с приводом. На верхней части
цельносварного корпуса аппарата или крышки размещены технологические штуцеры
для входа продукта, трубы передавливания, гильзы термометра, рассекателя,
смотровых стекол, КИП и т.д.; в нижней части (на днище) расположен вентиль
нижнего выпуска продукта. На аппаратах установлены лопастные, якорные и
шнековые перемешивающие устройства с приводом. Уплотнение вала мешалки -
торцовое или сальниковое.
Максимальная вязкость перемешиваемой среды для аппаратов с лопастными
перемешивающими устройствами должна быть не более 3 ПА с при плотности среды
1500 кг/м куб., а для аппаратов с якорными перемешивающими устройствами - не
более 10 ПА с при плотности среды 1800 кг/м куб.

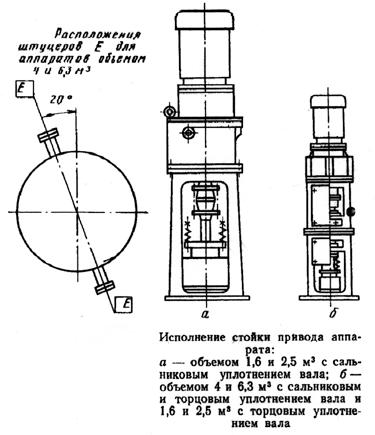

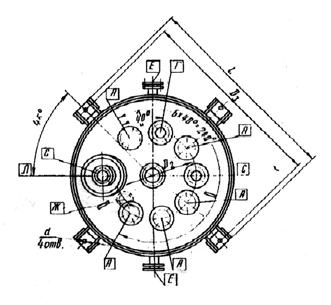

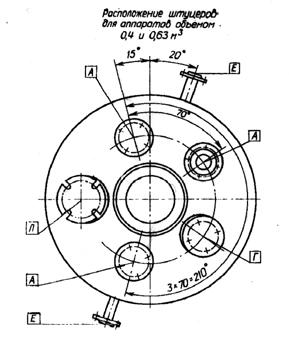

Таблица штуцеров
Обозначение |
Диаметр условного прохода,
мм, при объеме аппарата. м куб. |
0,4 |
0.63 |
1,6 |
2,5 |
4 |
6,3 |
А,Г,С |
65 |
100 |
100 |
100 |
100 |
100 |
Д |
65 |
65 |
100 |
100 |
100 |
100 |
Е,Ж |
40 |
40 |
40 |
50 |
50 |
50 |
Л |
100 |
100 |
250 |
250 |
400 |
400 |
Ч |
50 |
50 |
65 |
65 |
65 |
65 |
|
