Сборники

Техническая характеристика

Показатель Условное обозначение сборника
СЭрнв 2,5-31-02
СЭрнв 2,5-31-12
СЭрнв 4,0-31-02
СЭрнв 4,0-31-12
СЭрнв 6,3-31-02
СЭрнв 6,3-31-12
Объем, м куб. 2,5 4 6,3
Остаточное давление в корпусе, кПа (мм рт.ст.) 4 (30) 4 (30) 4 (30)
Условное давление  в корпусе и в рубашке, Мпа (кгс/см кв.) 0,6 (6) 0,6 (6) 0,6 (6)
Площадь поверхности теплообмена, м кв. 6,7 9,77 13,8

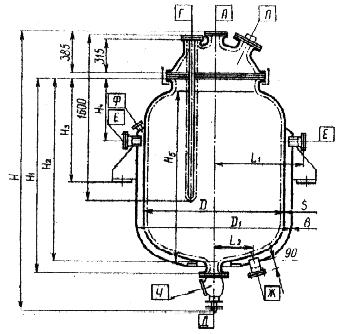

Основные размеры, мм
D 1400 1600 1800
D1 1504 1704 2004
D2 620 620 620
D3 1790 2005 2375
H 2875 3290 3820
H1 2060 2480 3020
H2 1930 2350 2890
H3 1220 1350 1530
H4 920 990 1000
H5 1880 2280 2800
L 1900 2115 2550
L1 852 952 1110
L2 330 330 400
S 14 16 16
d 35 35 35
Масса, не более, кг 2000 2880 4150

Таблица штуцеров

Обозначение Диаметр условного прохода, мм, при объеме сборника, м куб.
2,5 4 6,3
А,Г,Д 100 100 100
Е,Ж 50 50 50
Л 150 150 150
Ф 15 15 15
Ч 65 65 65

   Присоединительные размеры фланцев штуцеров - по ГОСТ 12815: штуцеров Е и Ж - на Р у 1 Мпа (10 кгс/см кв.), остальных - на Р у 0,6 Мпа (6 кгс/см кв.)




Техническая характеристика


Показатель

Условное обозначение сборника
СЭрнв 0,010-1-02-01 СЭрнв 0,025-1-02-01 СЭрнв 0,040-1-02-01 СЭрнв 0,063-1-02-01 СЭрнв 0,100-1-02-01 СЭрнв 0,160-1-02-01
Объем, м куб. 0,01 0,025 0,04 0,063 0,1 0,16
Остаточное давление, кПа (мм рт.ст.) 4 (30) 4 (30) 4 (30) 4 (30) 4 (30) 4 (30)
Условное давление, Мпа (кгс/см кв.) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6)
Основные размеры, мм
D 250 350 400 500 500 600
D1 300 400 450 550 550 650
D2 200 260 290 360 360 400
D3 438 538 608 708 708 814
H 425 505 565 565 755 805
H1 115 175 195 195 375 465
H2 175 220 270 270 360 400
H3 110 140 140 140 160 190
H4 220 300 360 360 550 600
H5 260 340 400 400 590 640
L 468 568 638 738 738 858
L1 240 290 315 365 365 415
L2 115 150 150 160 160 160
S 3,9 5 5 6 6 6
Масса, не более, кг 60 100 125 156 195 245

Таблица штуцеров

Обозначение Диаметр условного прохода, мм, при объеме сборника, м куб.
0,01 0,025 0,04 0,063 0,1 0,16
А 25 25 32 50 50 50
Д 50 50 50 50 50 50
Ц 25 25 25 25 25 25
Ц1 32 32 32 32 32 32
Г 25 25 25 25 25 25
Е,Ж 20 20 20 20 20 20

   Присоединительные размеры фланцев штуцеров - по ГОСТ 12815 на Р у 0,6 Мпа (6 кгс/см кв.)
